氣液增壓缸有幾個進氣孔？
發布時間：2021-04-28
氣液增壓缸有幾個進氣孔？下面玖容跟大家具體介紹下。
氣液增壓缸分為預壓式氣液增壓缸和直壓式氣液增壓缸，預壓式氣液增壓缸有4個進氣孔，直壓式氣液增壓缸有3個進氣孔。具體如下：
1、預壓式氣液增壓缸4個進氣孔說明:
氣液增壓缸通常說的是預壓式氣液增壓缸（即標準型氣液增壓缸）。預壓式氣液增壓缸用二個電磁閥控制，預壓一般用三位五通電磁閥，增壓用兩位五通電磁閥，此組合有調模、寸動功能。
玖容廠家在預壓式氣液增壓缸四個氣口用不同字母來區分，分別為A、B、C、D。以JRA標準型氣液增壓缸為例說明，A進氣孔作用是預壓回位，B進氣孔作用是預壓下降，C進氣孔作用是增壓回位，D進氣孔作用是增壓下降。具體可看下圖的玖容

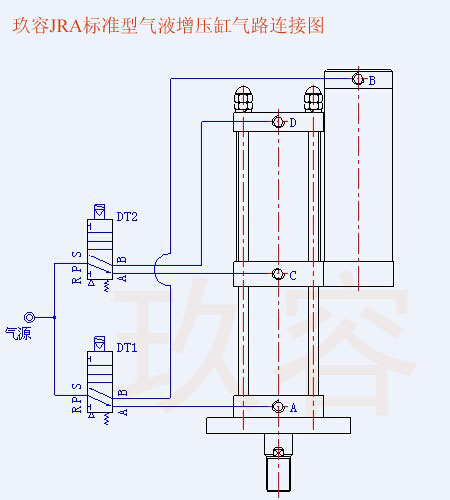

JRA標準型氣液增壓缸氣路連接圖:
2.直壓式氣液增壓缸3個進氣孔說明：
全程高壓出力沒有預壓行程是直壓式氣液增壓缸與預壓式氣液增壓缸最大的區別，因?yàn)椴恍枰A(yù)壓下降，所以少了一個進氣孔。直壓式氣液增壓缸3個進氣孔的位置：A增壓回位進氣孔、B增壓回位進氣孔、C增壓下降進氣孔。具體可看下圖的玖容

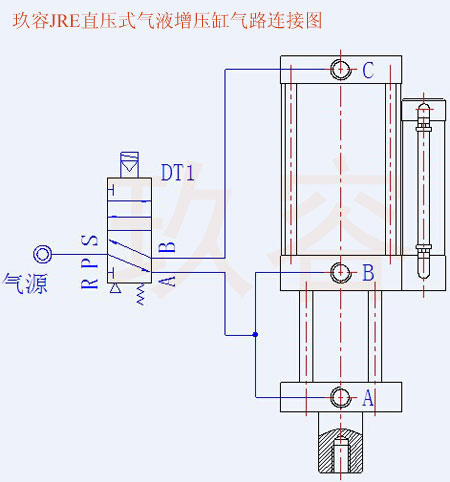

JRE直壓式氣液增壓缸氣路連接圖：
以上就是“氣液增壓缸有幾個進氣孔”的說明，可見這兩種氣液增壓缸還是有很大不同的。如果仍然有不了解的地方，可以點擊咨詢右邊的客服。
